Giải thích bao bì hộp gấp nắp gài: cách hoạt động của hộp nắp gài thẳng, hộp nắp gài đảo chiều, đáy tự động và đáy khóa gài

Trả lời nhanh: Bao bì hộp gấp nắp gài là nhóm hộp giấy bìa gấp được giao ở dạng phẳng và đóng bằng cách luồn một lưỡi cong vào thân hộp, nên các đầu hộp không cần băng keo hay keo dán. Bốn kiểu cốt lõi là hộp nắp gài thẳng, hộp nắp gài đảo chiều, nắp gài trên – đáy tự động và nắp gài trên – đáy khóa gài. Chúng khác nhau ở hướng gấp của các nắp đầu hộp, cách đáy khóa lại và tốc độ đóng gói bằng tay hoặc bằng máy của từng kiểu.

Hầu hết thương hiệu chọn hộp theo vẻ ngoài. Vấn đề thường lộ ra muộn hơn, ngay tại bàn đóng gói. Bao bì hộp gấp nắp gài gồm nhiều cấu trúc trông giống nhau khi đã đóng, nhưng hoạt động rất khác nhau khi một hũ thủy tinh 300 g đè lên nắp đáy, khi máy đóng hộp ngang gạt gấp các nắp đầu hộp, hay khi một nhân viên thời vụ phải dựng 2,000 đáy khóa gài trước giờ nghỉ trưa. Nếu chọn sai kiểu, đáy có thể bung ra ngay trong tay người mua, hình in mặt trước có thể bị cắt ngang bởi một mép cắt, hoặc dây chuyền tự động có thể kẹt vì hộp gấp phẳng quá dày so với ngăn chứa hộp. Hướng dẫn này giải thích cách thiết kế kỹ thuật của từng kiểu hộp nắp gài, vì sao phần đóng giữ được chắc, và kiểu nào phù hợp với dây chuyền thủ công hay tự động, để có thể quyết định cấu trúc trước khi vẽ bất kỳ hình in nào.

Hộp nắp gài là gì? Ý nghĩa và cấu tạo

Hộp nắp gài là loại hộp giấy gấp làm từ một tấm giấy bìa bế khuôn duy nhất. Hộp có 1 đường nối bên được dán keo tại đơn vị gia công và được giao đến bạn ở dạng phẳng. Ít nhất một đầu hộp được đóng bằng lưỡi gài — phần nhô ra hình lưỡi từ một mặt đóng, luồn vào bên trong thành hộp và được giữ bằng ma sát. Khi mọi người tìm hiểu nghĩa của hộp nắp gài, đây là đặc điểm xác định: đầu hộp được đóng bằng lưỡi gài chứ không phải bằng chất kết dính. Các bộ thuật ngữ bao bì quốc tế như ISO 21067-1:2016^[1] cung cấp cho người mua và đơn vị gia công những thuật ngữ chung như “hộp giấy” và “hộp giấy gấp”, giúp bản thông số kỹ thuật không bị hiểu sai.

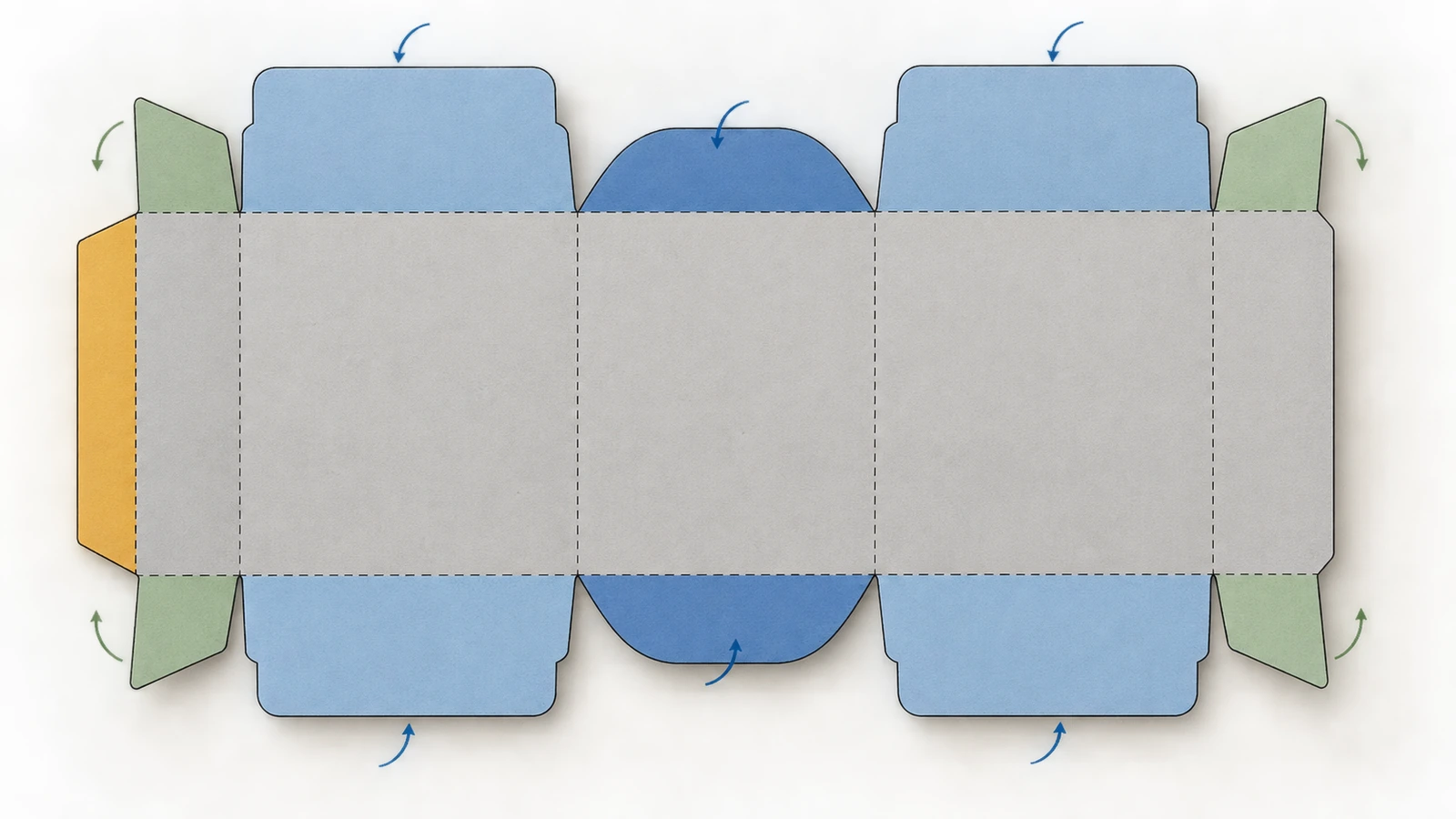

Mọi tấm phôi hộp nắp gài đều có cùng một bộ phận:

• Bốn mặt chính (mặt trước, mặt sau và 2 mặt bên) bao quanh sản phẩm.
• Tai dán, còn gọi là mối nối của nhà sản xuất, được dán vào cạnh đối diện để tạo thành ống hộp.
• Các mặt đóng ở phía trên và/hoặc phía dưới, che phần miệng hộp.
• Lưỡi gài trên các mặt đóng đó, luồn vào bên trong hộp.
• Nắp chắn bụi trên các mặt bên, được gấp vào trước, lấp kín các góc và tạo điểm tựa cho lưỡi gài.
• Đường cấn, là các nếp ép giúp mỗi mặt gấp đúng tại vị trí định sẵn.

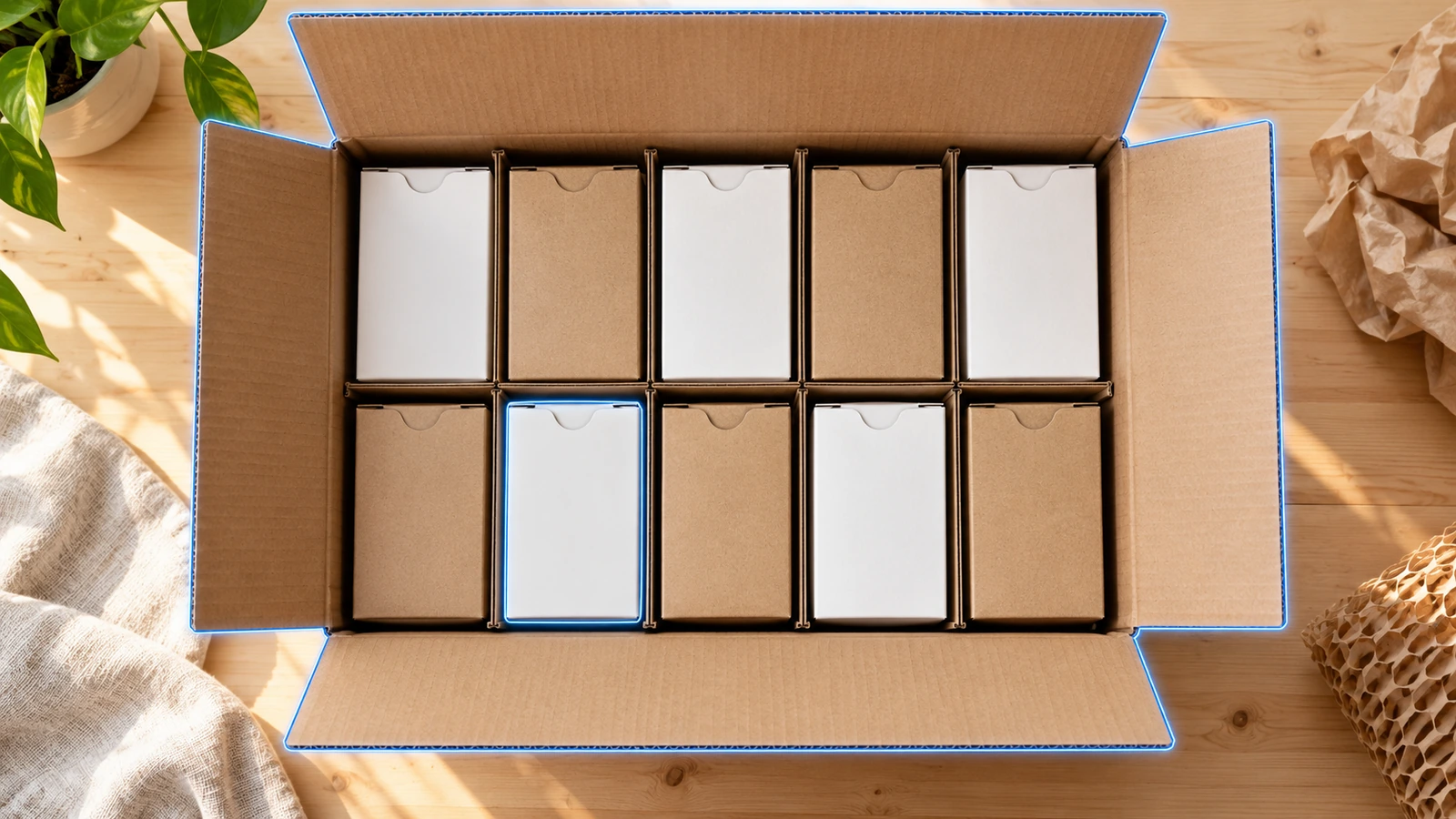

Hộp nắp gài không phải là thùng vận chuyển. Thùng vận chuyển bằng bìa sóng thuộc một bộ thực hành riêng, chẳng hạn ASTM D5118/D5118M về chế tạo thùng vận chuyển bằng bìa sợi^[2]. Hộp nắp gài bằng giấy bìa là bao bì bán lẻ và bao bì trưng bày sơ cấp. Khi đi qua mạng lưới chuyển phát bưu kiện, chúng thường nằm bên trong một thùng vận chuyển bên ngoài.

Bao bì hộp gấp nắp gài giữ kín như thế nào: kỹ thuật thiết kế nắp

Không có keo nào giữ đầu hộp nắp gài đóng kín. Việc đóng hoàn toàn dựa vào hình học và ma sát, nên những chi tiết nhỏ trong bản vẽ dao khuôn quyết định hộp cho cảm giác chắc chắn hay mỏng manh.

Khóa ma sát. Lưỡi gài có mép hơi cong hoặc vát và được cắt rộng hơn miệng hộp một chút. Khi luồn vào, mép lưỡi cọ vào mặt trong của thành hộp và vào các nắp chắn bụi đã gấp. Nếu độ vừa quá lỏng, đầu hộp sẽ bung ra. Nếu quá chặt, lưỡi gài bị oằn hoặc người dùng làm rách đường cấn khi đóng.

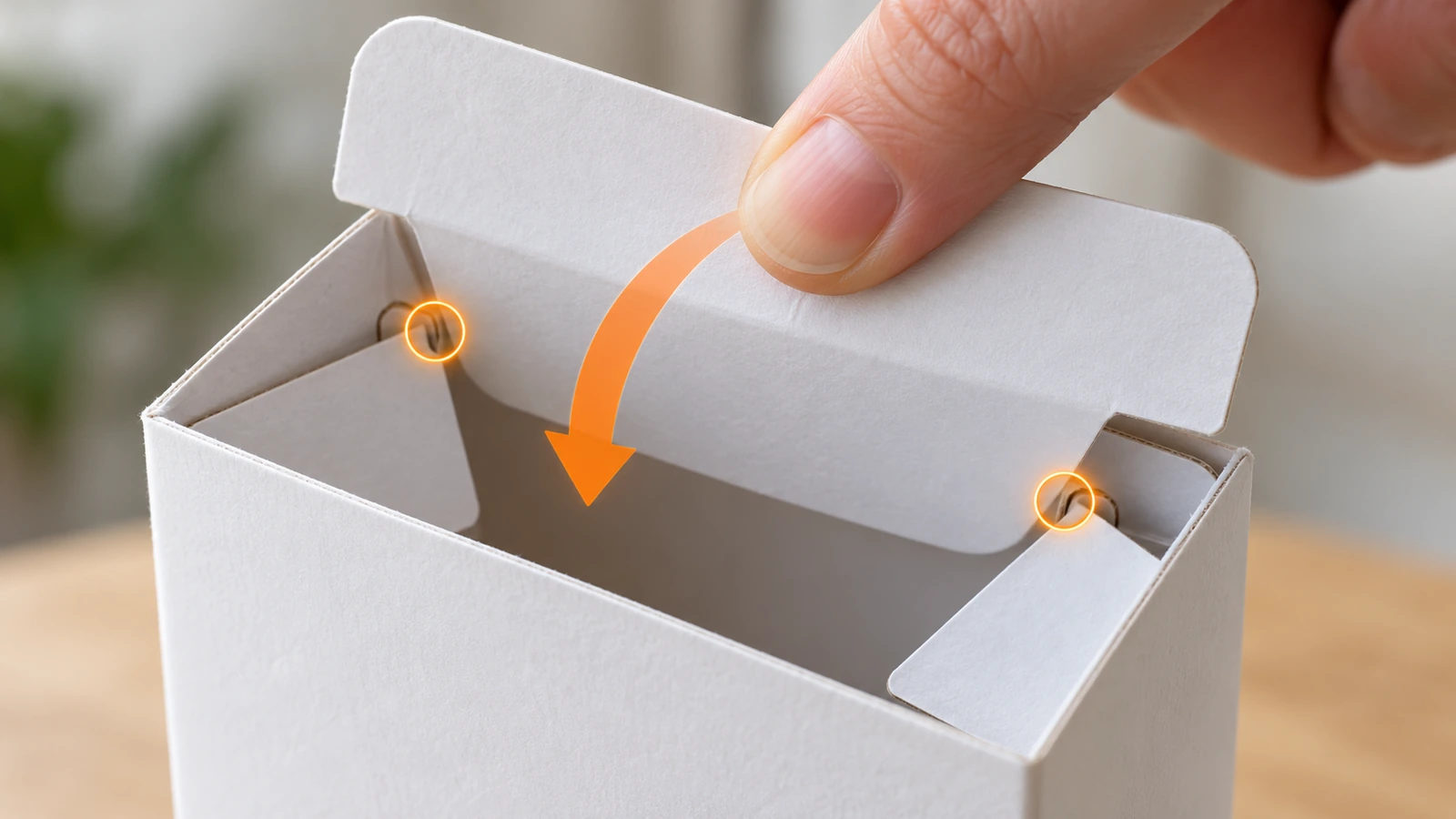

Khóa khe (tai khóa). Những khe nhỏ được cắt ở chỗ lưỡi gài nối với mặt đóng, và chúng móc vào các vai tương ứng cắt trên nắp chắn bụi. Khi lưỡi gài đã được đẩy qua các vai này, nó không thể tuột ra trừ khi ai đó cố ý kéo. Chi tiết dao khuôn đơn giản này là cách phổ biến nhất để tăng lực giữ cho đầu hộp nắp gài mà không tốn thêm vật liệu.

Hình dạng nắp chắn bụi. Nắp chắn bụi thường được vuốt thon hoặc bo tròn để không va vào lưỡi gài. Nếu cắt quá dài, chúng chồng lên nhau và đẩy mặt đóng phồng ra ngoài, tạo thành hiện tượng “đầu hộp phồng” mà người mua hay phàn nàn. Nếu quá ngắn, chúng để lại khe hở ở các góc và lưỡi gài không có chỗ để tì.

Khấc ngón tay và đường cấn. Khấc hình bán nguyệt ở mặt trước giúp ngón tay chạm tới lưỡi gài để mở hộp. Độ sâu của đường cấn và hướng thớ giấy so với các nếp gấp chính quyết định mỗi mặt gập sắc nét đến đâu và hộp chống cong vênh tốt ra sao. Đơn vị gia công đặt cả hai thông số này theo từng loại giấy bìa, vì vậy bản vẽ dao khuôn dùng tốt với độ dày giấy này có thể không phù hợp với độ dày khác.

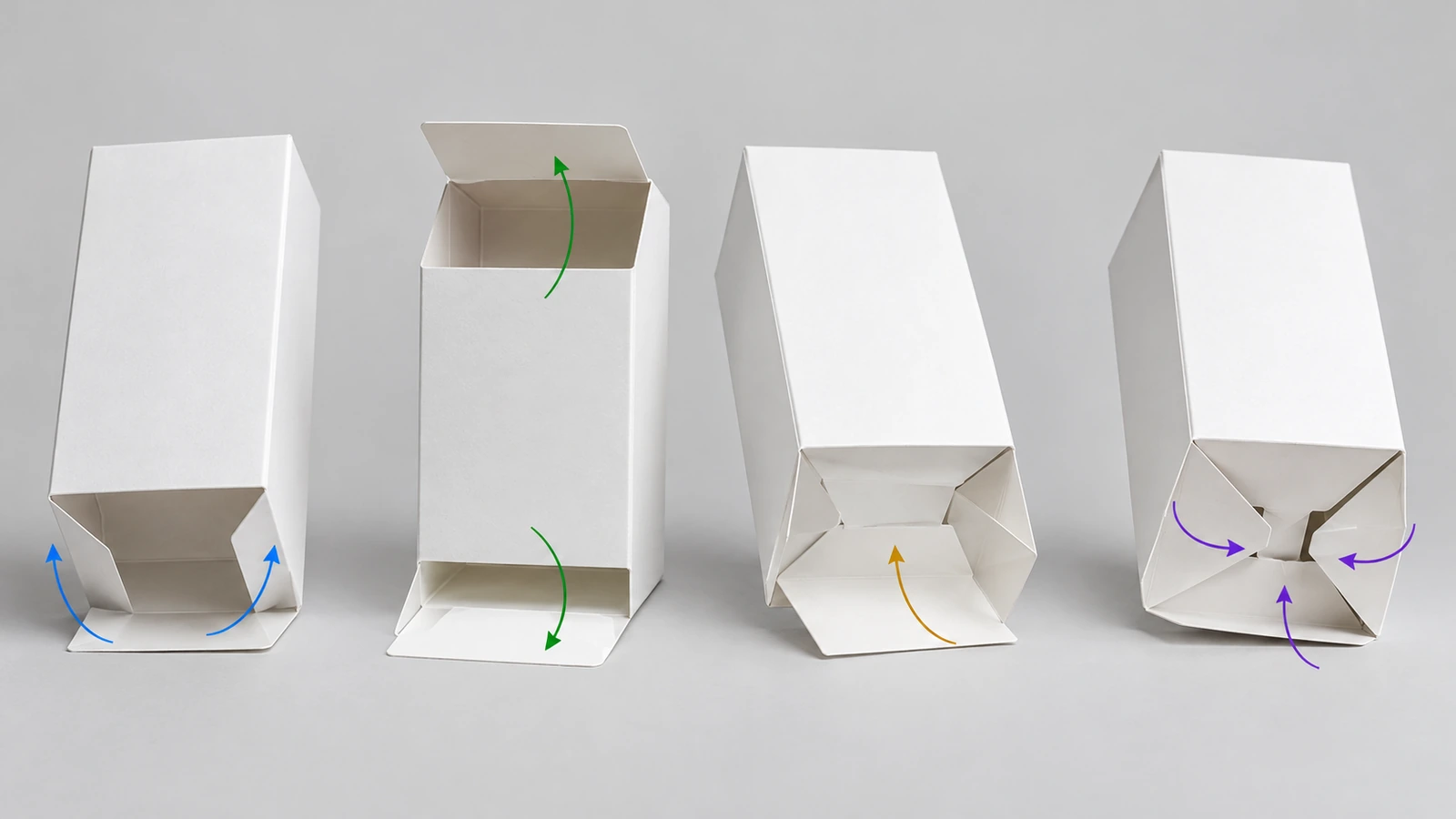

Bốn kiểu hộp nắp gài cốt lõi, từng kiểu một

1. Hộp nắp gài thẳng (STE)

Cả hai mặt đóng cùng có bản lề từ một mặt chính. Vì vậy, lưỡi gài trên và dưới gấp cùng một hướng, thường là về phía sau, và mặt trước là một bề mặt liền mạch từ mép trên đến mép dưới. Mặt trước gọn gàng này là lý do chính khiến STE rất phổ biến trong hộp mỹ phẩm, chăm sóc cá nhân và hộp có cửa sổ. Cái giá phải trả xuất hiện trên tờ in: vì cả hai lưỡi gài cùng nhô ra từ một phía, các tấm phôi không thể xếp lồng đầu-đuôi, và một số phân tích trong ngành ước tính một số cách dàn trang dùng nhiều giấy bìa hơn khoảng 8–10 % so với hộp nắp gài đảo chiều. Con số đó mô tả mức dùng vật liệu trong các cách dàn trang cụ thể, không phải chênh lệch giá cố định. Nếu bạn đang cân nhắc STE, trang hộp nắp gài thẳng tùy chỉnh của chúng tôi trình bày chi tiết về kích thước, vật liệu và báo giá.

2. Hộp nắp gài đảo chiều (RTE)

Mặt đóng trên có bản lề từ một mặt chính còn mặt đóng dưới từ mặt đối diện, nên hai lưỡi gài gấp theo hai hướng ngược nhau. Nhờ vậy các tấm phôi có thể cài lồng vào nhau trên tờ in, thường cải thiện hiệu suất tờ in. Hình dạng đối xứng cũng rất phù hợp với việc đóng hộp nạp đầu khối lượng lớn. Cái giá phải trả nằm ở thị giác: một đầu để lộ mép cắt trên mặt trước, nên hình in phải được bố trí xoay quanh nó.

3. Nắp gài trên – đáy tự động (đáy khóa nhanh)

Các nắp đáy được dán sẵn một phần tại đơn vị gia công. Khi bóp mở hộp phẳng, đáy tự bật vào vị trí và khóa lại chỉ trong một thao tác, còn phần trên đóng bằng lưỡi gài thông thường. Đáy dán keo chịu được nhiều trọng lượng hơn đáy gài, phù hợp với nến, lọ và chai. Hộp gấp phẳng dày hơn và một số đơn vị gia công phải thêm công đoạn dán keo, nên kiểu này thường có giá cao hơn hộp nắp gài hai đầu thông thường.

4. Nắp gài trên – đáy khóa gài (đáy 1-2-3)

Đáy được tạo từ bốn nắp gấp lần lượt theo thứ tự rồi ép cho đến khi chúng khóa vào nhau. Không dùng keo dán sẵn, nên công việc của đơn vị gia công vẫn đơn giản và hộp được giao hoàn toàn phẳng. Đáy đã khóa chịu tải lớn hơn đầu hộp nắp gài. Cái giá là nhân công: mỗi hộp phải được khóa bằng tay, và nếu thực hiện sai thứ tự thì đáy sẽ không vào khớp.

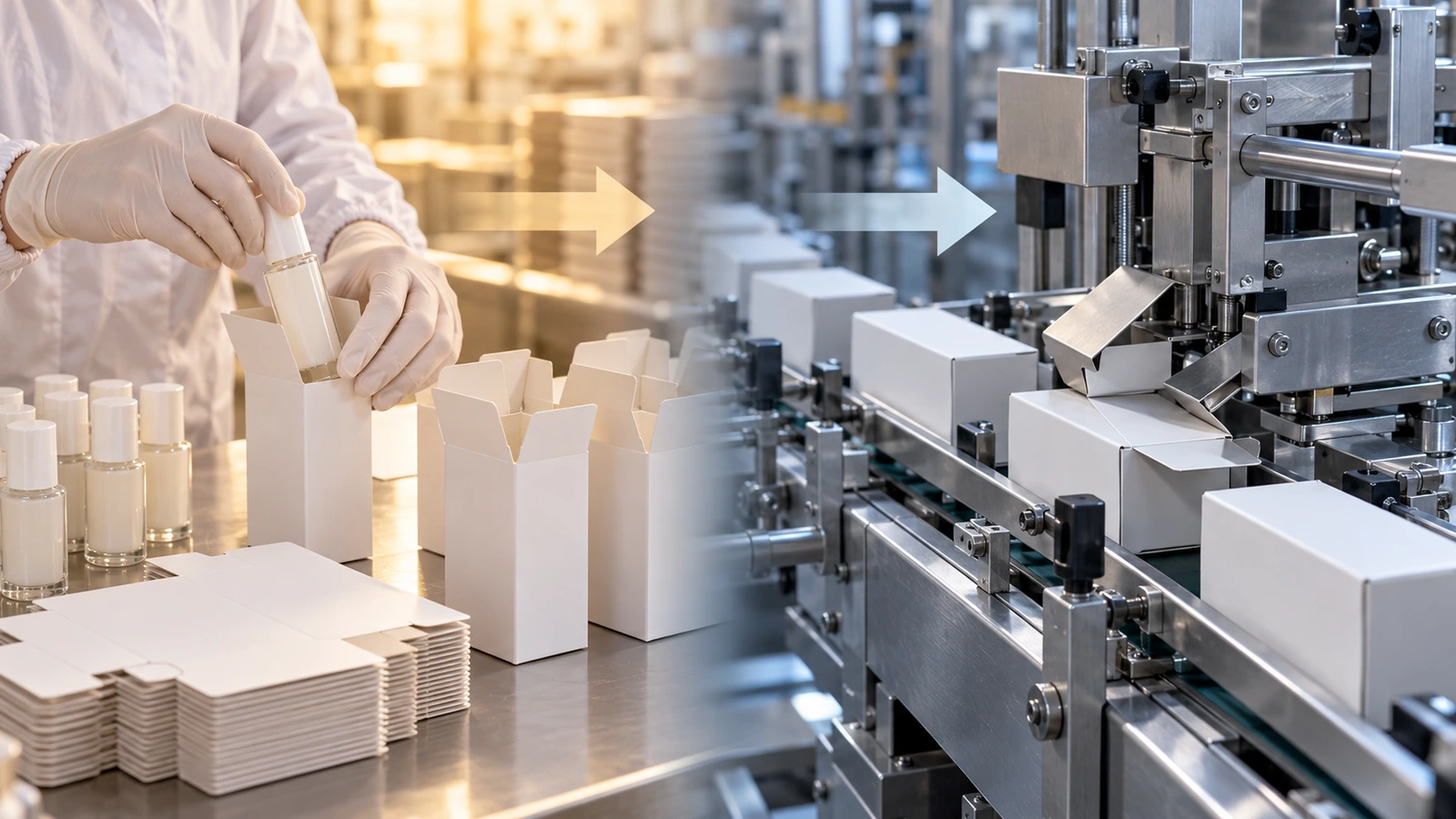

Đặc điểm đóng gói trên dây chuyền thủ công và tự động

Cấu trúc của hộp quyết định cần bao nhiêu thao tác tay để đóng gói. Đếm các thao tác đó theo từng thiết kế là cách đáng tin cậy để so sánh các kiểu hộp trước khi chạy thử trên dây chuyền.

Dây chuyền thủ công. Các kiểu đáy tự động cần ít đào tạo nhất và cho kết quả ổn định giữa các nhân viên thời vụ. Đáy khóa gài cần luyện tập nhiều nhất và là nơi phát sinh phần lớn lời phàn nàn kiểu “đáy bị rơi ra”. STE và RTE nằm ở giữa, và khóa khe giảm đáng kể số đầu hộp bung ngược trở lại trong lúc đóng gói.

Dây chuyền tự động. Trên máy đóng hộp ngang, máy lấy một hộp phẳng từ ngăn chứa, mở ra, đẩy sản phẩm vào từ bên hông, rồi gạt gấp các nắp chắn bụi và lưỡi gài để đóng lại. Hộp nắp gài hai đầu rất lý tưởng cho việc này vì cả hai đầu đều đóng chỉ bằng thao tác gấp. Điều quan trọng là hướng gài, độ dày giấy và chất lượng đường cấn phải khớp với cài đặt của máy, vì vậy hãy xác nhận máy đóng hộp của bạn nhận những kiểu hộp và kích thước nào trước khi chốt bản vẽ dao khuôn. Hộp nắp gài có thể mở lại, nên nếu cần chống can thiệp, hãy thêm nhãn niêm phong hoặc đường xé đục lỗ như một quyết định thiết kế riêng.

Vận chuyển. Hộp nắp gài bằng giấy bìa được giao bên trong thùng ngoài bằng bìa sóng nên được thử nghiệm như một phần của toàn bộ hệ thống đó. ASTM D4169^[3] quy định các trình tự mối nguy trong phân phối cho toàn bộ hệ thống vận chuyển, bao gồm xử lý, rung động và nén. Chỉ thử rơi riêng một hộp bán lẻ có thể gây hiểu nhầm.

So sánh các kiểu bao bì hộp gấp nắp gài

Cách chọn kiểu hộp nắp gài qua năm bước

1. Cân sản phẩm đã đóng đầy. Các món nhẹ như son môi, gói nhỏ và thẻ có thể dùng đáy gài. Lọ, chai và mọi thứ tạo tải lên đáy khi nhấc lên nên chọn đáy tự động hoặc đáy khóa gài. Không có một giới hạn trọng lượng duy nhất cho mọi hộp nắp gài, vì loại giấy bìa, kích thước hộp và miếng chèn đều làm thay đổi kết quả, nên hãy xác nhận bằng mẫu thực tế.
2. Quyết định mặt trước quan trọng đến đâu. Nếu hình in hoặc cửa sổ phải chạy hết từ mép này sang mép kia, STE bảo vệ được mặt đó. Nếu hiệu suất tờ in và tốc độ máy là ưu tiên hàng đầu, RTE thường có lợi thế hơn.
3. Chọn kiểu phù hợp với dây chuyền của bạn. Đóng gói tay khối lượng lớn thiên về đáy tự động. Máy đóng hộp nạp đầu sẵn có thiên về STE hoặc RTE theo đúng kích thước máy đang chạy. Các lô nhỏ đóng bằng tay có thể chấp nhận nhân công cho đáy khóa gài.
4. Kiểm tra ranh giới quy định. Nếu hộp tiếp xúc với thực phẩm hoặc đặt gần thực phẩm, hãy rà soát giấy bìa, mực in, lớp phủ và keo dán theo hướng dẫn của FDA về vật liệu tiếp xúc thực phẩm^[4], vì nhãn “an toàn thực phẩm” tự nó không chứng minh được điều gì. Các chất gia dụng bị quản lý có thể kích hoạt các yêu cầu của CPSC về bao bì chống trẻ em mở^[5], và hộp nắp gài thông thường không đáp ứng các yêu cầu đó.
5. Lên kế hoạch cho giai đoạn cuối vòng đời. Hãy chọn giấy bìa trơn có lớp phủ gốc nước thay vì màng ghép khi khả năng tái chế quan trọng, và xác minh các tuyên bố về sợi giấy qua nhãn chuỗi hành trình sản phẩm của FSC^[6] (FSC 100 %, FSC Mix, FSC Recycled). Cần nhớ rằng FSC chứng nhận nguồn gốc của sợi giấy, không phải việc hộp có tái chế được hay không. Để có bối cảnh hiện tại, AF&PA báo cáo^[7] tỷ lệ tái chế giấy 2024 U.S. ở mức 60–64 % và tỷ lệ tái chế bìa carton ở mức 69–74 %. Số liệu 2018 của EPA là 80,9 %^[8] cho bao bì giấy và giấy bìa được tính theo một phương pháp khác nên không thể so sánh trực tiếp với các con số của AF&PA. Tổ chức Sustainable Packaging Coalition^[9] lưu ý rằng các định nghĩa về khả năng tái chế tại Hoa Kỳ đang ngày càng chặt chẽ hơn, vì vậy cửa sổ và màng ghép đáng được xem xét kỹ hơn.

Khi đã chọn xong kiểu hộp, phần việc còn lại gồm đo kích thước bên trong, chọn loại giấy bìa, chuẩn bị hình in và đặt tiêu chí kiểm tra là việc riêng theo từng sản phẩm. Các bước đó được trình bày trên trang sản phẩm hộp nắp gài thẳng của chúng tôi và không lặp lại ở đây.

Câu hỏi thường gặp

Điểm chính cần nhớ

• Các hộp nắp gài dùng chung thuật ngữ tiêu chuẩn, nên thông số kỹ thuật có thể được viết rõ ràng, không mơ hồ. — ISO 21067-1:2016 định nghĩa các thuật ngữ chung về bao bì (Nguồn)
• Hãy thử nghiệm toàn bộ hệ thống vận chuyển, không chỉ riêng hộp bán lẻ. — Các trình tự của ASTM D4169 bao gồm những mối nguy khi xử lý, rung động và nén (Nguồn)
• Chứng nhận sợi giấy và khả năng tái chế là hai tuyên bố riêng biệt. — FSC có 3 loại nhãn: 100 %, Mix, Recycled (Nguồn)
• Hãy dùng dữ liệu tái chế mới nhất và nhất quán trong thông điệp về tính bền vững. — Tỷ lệ tái chế giấy tại Hoa Kỳ đạt 60–64 % trong năm 2024 (Nguồn)
• Nhu cầu hộp giấy gấp đang tăng chậm, nên trọng tâm đặt vào hiệu quả. — Nhu cầu dự kiến tăng trung bình khoảng 0,8 % mỗi năm trong giai đoạn 2024–2029 (Nguồn)

Kết luận

Bao bì hộp gấp nắp gài là một tập hợp các đánh đổi có thể tính toán được, chứ không phải chuyện sở thích. STE hy sinh một phần hiệu suất tờ in để có mặt trước gọn gàng. RTE đánh đổi mặt trước gọn gàng lấy hiệu suất tờ in và tốc độ máy đóng hộp. Đáy tự động thêm một công đoạn dán keo để hộp dựng được chỉ bằng một thao tác và chịu được nhiều trọng lượng hơn. Đáy khóa gài tránh được việc dán sẵn nhưng tốn thêm nhân công thủ công. Khi nhu cầu hộp giấy gấp dự kiến chỉ tăng khiêm tốn, khoảng 0,8 % mỗi năm đến hết 2029, theo bài phân tích dự báo ngành của Packaging Dive^[10], lợi thế thuộc về những thương hiệu chọn cấu trúc phù hợp với trọng lượng sản phẩm và dây chuyền đóng gói trước khi in. Nếu ưu tiên của bạn là một mặt trước gọn gàng, liền mạch, hãy xem hộp nắp gài thẳng đặt trực tiếp từ nhà máy của chúng tôi và yêu cầu báo giá theo đúng kích thước của bạn.
